Filtro de disco de backwash automático

Filtro de disco de limpeza automática

Filtros automáticos de água auto-limpeza: fluxo de unidade única 19-2000m3/h Filtração precisão 20-4000 mícrons

Tipo ： Multi unidades Material: Limpeza de aço carbono ： Controle de retrolavagem: automático automático

Produto vantagemv

> Alta vazão/alta precisão de filtração

> Perda de baixa pressão/consumo de água de backwash

> Alto nível de automação

Contate-nos Download de dados Vídeo principal

Princípio do produto

A água flui através da tela e as partículas são retidas no interior da tela do elemento de filtro. A água filtrada flui para fora da tomada.

Quando as partículas se acumularam em um certo número e o diferencial de pressão aumenta para o nível pré-determinado, o ciclo de descarga começa.

Inclui duas etapas: primeiro, a válvula de drenagem automática é aberta na tomada de drenagem. Em seguida, o motor eletrônico aciona as escovas de limpeza que estão dentro da tela, os sólidos são expulsos através da válvula de drenagem.

Os filtros continuam a fornecer água filtrada, mesmo durante o ciclo de descarga. Todo o sistema de trabalho é controlado por uma caixa inteligente que possui vários modos de controle: diferencial de pressão, tempo, manual e plc.

Vazão	19-4000m3/h	Maneira de controle	Diferencial pressão/tempo/manualmente/plc
Precisão da filtração	20um-4000um	Maneira de limpeza	Escovar
Pressão de trabalho (máx.)	1 .6MPA (personalizado)	Tempo de limpeza	10-200S(Adjustable)
Pressão de trabalho (min.)	0.1MPa	Tela perfurada	800-4000um
Temperatura de trabalho	<65'℃	Tela de cunha	50-1000um
Poder	380V150HZ	Tela sinterizada	20-800um

Princípio do produto

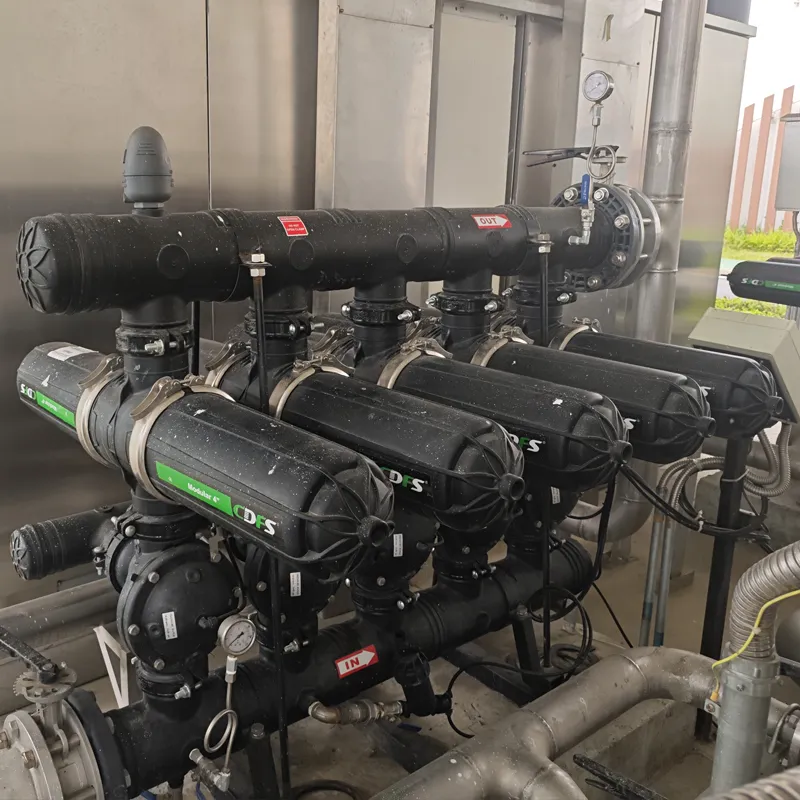

Sistema de filtro de disco automático com elemento de filtragem de disco (como abaixo) com válvulas de backwash de 2 " / 3" / 4 ", válvula de ar, coletores, controlador.

Fácil de instalar. Automação disponível em 220V.

Dois estados operacionais: Estado do filtro e estado de backwash

Princípio do produto

Pressão de trabalho	0.2-0.8MPa	Voltar a pressão	0.18-0.8MPa
Temperatura de trabalho	<60℃	Valor de pH	4-13
Modo de retrolavagem	Backwash interno/retrocesso externo	O número do módulo de filtragem (a)	2-10
Água no tubo (B)	aço carbono / aço inoxidável / plástico	Regar o tubo (c)	aço carbono / aço inoxidável / plástico
Tubo de drenagem (D)	aço carbono / aço inoxidável / plástico	Válvula de Backwash (e)	Aço / plástico
Controlador (F)	IP65 padrão total de automóveis automático e internacional.

Seleção da tabela de dados

Unidade de filtração	Precisão （Μm）	Fluxo de lavagem nas costas (m³/h)	Fluxo de filtração (m³/h)
Unidade de filtração	Precisão （Μm）	Fluxo de lavagem nas costas (m³/h)	Boa qualidade da água	Qualidade geral da água	Baixa qualidade da água	A pior qualidade
2 polegadas	20	8-11	9	7	5	3
	50		17	14	10	7
	100-130		24	20	18	12
	200-400		24	20	18	12
3 polegadas	120-130	16-22	32	30	24	14
3 polegadas	75-200	16-22	36	32	26	16
4 polegadas	20	40-55	18	14	10	6
	50		34	28	20	14
	100-130		64	59	47	28
	200-400		72	63	51	32

Modelo	Água dentro/fora (mm)	Hum)	H1(mm)	H2(mm)	D (mm)	L (mm)
DLLF-2-2-A	89	884.5	150	413	776.5	890
DLLF-2-3-A	108	904	160	432.5	796	1165
DLLF-2-4-A	108	904	160	432.5	796	1440
DLLF-2-5-A	159	944.5	175	473	854	1715
DLLF-3-2-A	108	1049	175	461	875	890
DLLF-3-3-A	159	1074.5	175	486.5	933	1165
DLLF-3-4-A	159	1092	192.5	504	933	1440
DLLF-3-5-A	159	1092	192.5	504	933	1715
DLLF-4-3-A	159	1416.5	282.5	594	1200	1195
DLLF-4-4-A	219	1531.5	310	651.5	1200	1470
DLLF-4-5-A	219	1531.5	310	651.5	1200	1745
DLLF-4-6-A	273	1630.5	332.5	701	1200	2020
DLLF-4-7-A	273	1630.5	332.5	701	1200	2295
